Với hơn 20 năm kinh nghiệm sản xuất, nhóm kỹ thuật EC đã được dành riêng để giảm nhiệt độ thiêu kết và chi phí sản xuất của alumina (Al₂O₃) và gốm Zirconia (ZRO₂) trong khi cải thiện đáng kể các đặc tính như sức mạnh, độ bền và độ cứng. Mười AIDS thiêu kết được trình bày trong bài viết này là các giải pháp được công nhận từ nhiều năm nghiên cứu chuyên gia trong ngành. Dựa trên nền tảng này, EC © ™ đã tiến hành thử nghiệm rộng rãi và kết hợp các yêu cầu của khách hàng với môi trường ứng dụng thực tế để phát triển các giải pháp độc đáo. AIDS thiêu kết 1 Vang5 dành cho gốm sứ alumina và 6 trận10 là dành cho gốm zirconia. Vì lý do bảo mật, chỉ có mô tả ngắn gọn được cung cấp:
●Bố cục:Trợ giúp thiêu kết tổng hợp dựa trên MGO-SIO₂ (MGO ≈ 1 Ném2% + SiO₂ 3%)

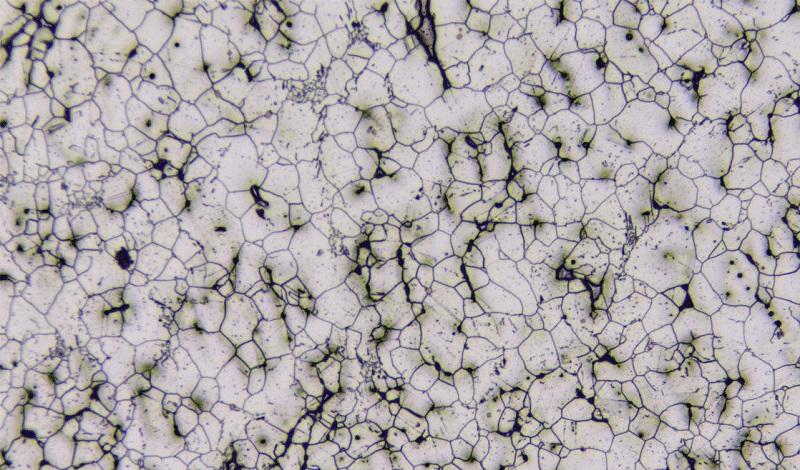

●Cơ chế:Hình thành một pha lỏng điểm cảm động thấp (pha thủy tinh silicat) ở 1450 nhiệt1550 ° C, thúc đẩy sự sắp xếp lại hạt và mật độ, trong khi MGO ngăn chặn sự phát triển của hạt bất thường.
●Ưu điểm hiệu suất:
Nhiệt độ osintering giảm xuống dưới 1500 ° C (Al₂O₃ tinh khiết đòi hỏi ≥1600 ° C), đạt được mức độ mật độ> 99%.
Cấu trúc hạt của OFINE giúp tăng cường sức mạnh uốn lên 400 MP600 MPa và cải thiện khả năng chống mài mòn.

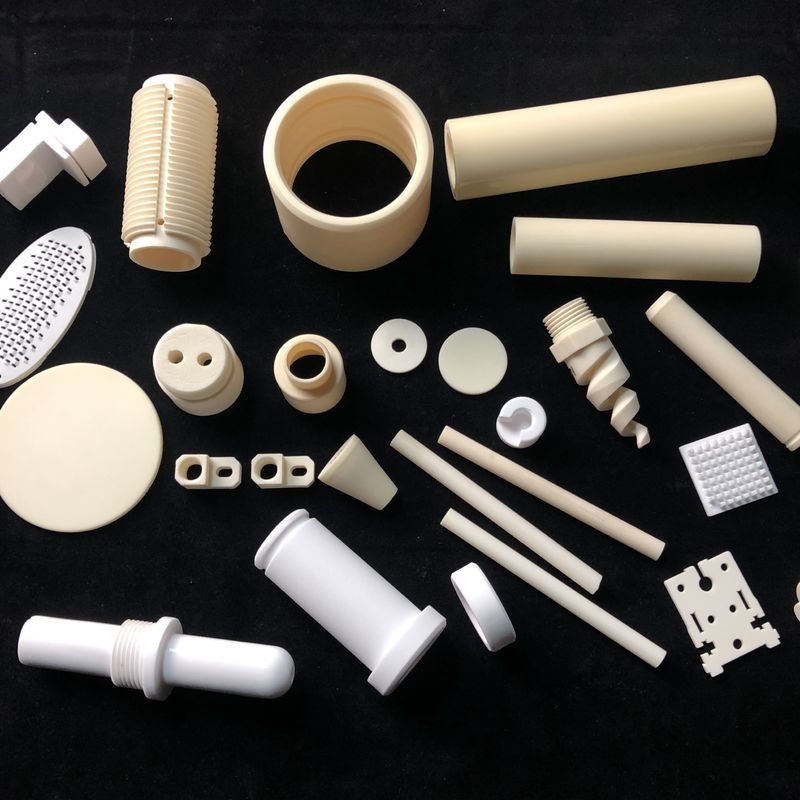

●Ứng dụng:Các thành phần gốm kết cấu (ví dụ: các công cụ cắt, bóng mang), lớp lót chống mài mòn, chất nền đóng gói điện tử.
●Đặc trưng:Cân bằng mật độ và cường độ nhiệt độ cao, tránh suy giảm kháng ăn mòn do pha thủy tinh quá mức.
●Bố cục:Nano-tio₂ (anatase, kích thước hạt <50nm)
●Cơ chế:TI⁴⁺ thay thế al³⁺, tạo ra các vị trí trống mạng kích hoạt các đường dẫn khuếch tán Al³⁺ (chiếm ưu thế pha trộn pha rắn), giảm năng lượng kích hoạt thiêu kết.
● Ưu điểm hiệu suất:
Nhiệt độ osintering hạ xuống 100 100200200 ° C, tăng tốc độ tăng cường của Al₂O₃ tinh khiết.
Tinh chế hạt Osub-Micron làm tăng độ cứng (HV) lên 15 trận20% và cải thiện khả năng chống sốc nhiệt.
● Ứng dụng:Gốm sứ alumina trong suốt (cửa sổ hồng ngoại, ống đèn natri áp suất cao), các thành phần cấu trúc nhiệt độ cao (các bộ phận chống oxy hóa).
● Đặc điểm:Không có pha thủy tinh được giới thiệu, duy trì tính chất quang học hoặc điện có độ tinh khiết cao.
● Thành phần:Y₂O₃ + LA₂O₃ Phụ gia đất hiếm hỗn hợp (tổng cộng 0,5 %2%)
● Cơ chế:Các ion đất hiếm tách biệt tại các ranh giới hạt, tinh chế tạp chất (ví dụ, NA⁺), ức chế di chuyển ranh giới hạt, thúc đẩy mật độ đồng nhất và ngăn chặn hạt thô.
● Ưu điểm hiệu suất:
Osuppresses tăng trưởng hạt bất thường (hiệu ứng ghim), với khả năng duy trì cường độ nhiệt độ cao> 90% (được thử nghiệm ở 1000 ° C).
Khả năng dẻo dai gãy xương (KIC) đến 4 Ném5 MPa · m¹/² (Al₂O₃ 3 MPa · M¹/²).
● Ứng dụng:Các thành phần hàng không vũ trụ nhiệt độ cao (lớp lót buồng đốt), thiết bị công nghiệp chống mòn và ăn mòn (van, niêm phong bơm).
● Đặc điểm:Tăng cường sự gắn kết ranh giới hạt, cân bằng độ ổn định nhiệt độ cao và độ tin cậy cơ học.
● Thành phần:Zro₂ (T-ZRO₂) ổn định một phần trong ma trận Al₂O₃ (gốm ZTA, nội dung ZRO₂ 5 Ném15%)
● Cơ chế:Các hạt T-Zro₂ trải qua quá trình biến đổi pha do ứng suất (T → M), hấp thụ năng lượng và làm chệch hướng các vết nứt để tăng cường; Nano-Zro₂ cũng ức chế sự phát triển của hạt Al₂o₃.
● Ưu điểm hiệu suất:
Độ bền của OFRACTURE tăng đáng kể lên 8 trận12 MPa · m¹/² (Al₂O₃ 3 MPa · M¹/²).
Độ bền của sức mạnh ≥500 MPa, với khả năng chống va đập tuyệt vời.
● Ứng dụng:Các thành phần cấu trúc hiệu suất cao (mố cấy ghép nha khoa, tấm giáp đạn đạo), các bộ phận chống mài mòn cao (vòng bi gốm, phương tiện mài).
● Đặc điểm:Bị phá vỡ thông qua các giới hạn hiệu suất cơ học của Al₂O₃ truyền thống, kết hợp độ cứng với khả năng chống lan truyền vết nứt.
● Thành phần:Hệ thống CaO-MGO-SIO₂ (Hệ thống CMS, tổng cộng 3 trận5%)
● Cơ chế:Hình thành một pha lỏng thấp đa thành phần (<1300 ° C), nhanh chóng làm đầy lỗ chân lông với hiệu quả mật độ cao.
● Ưu điểm hiệu suất:
Nhiệt độ osintering giảm xuống còn ~ 1400 ° C, lý tưởng cho các ứng dụng nhạy cảm với chi phí.
Sự ổn định> 98%, mặc dù cường độ nhiệt độ cao thấp hơn một chút so với ths-mgsio do pha thủy tinh nhiều hơn.
● Ứng dụng:Các bộ phận chống mài mòn chi phí thấp (ống lót cơ học, con lăn gốm công nghiệp), vật liệu xây dựng (cốt liệu cốt thép).
● Đặc điểm:Cân bằng hiệu quả thiêu kết và hiệu quả chi phí, phù hợp cho sản xuất quy mô lớn.
● Thành phần:3 mol% y₂o₃ ổn định ZRO₂ (3Y-TZP)
● Cơ chế:Y³⁺ hòa tan vào mạng Zro₂, ổn định pha di chuyển tetragonal (T-Zro₂) ở nhiệt độ phòng, với sự biến đổi pha do ứng suất (T → M) để tăng cường.
● Ưu điểm hiệu suất:
Độ bền của OFRACTURE lên đến 8 trận10 MPa · m¹/², cường độ uốn> 1000 MPa.
Kích thước hạt ocontrollable (cấu trúc nano đồng nhất), tính tương thích sinh học tuyệt vời.

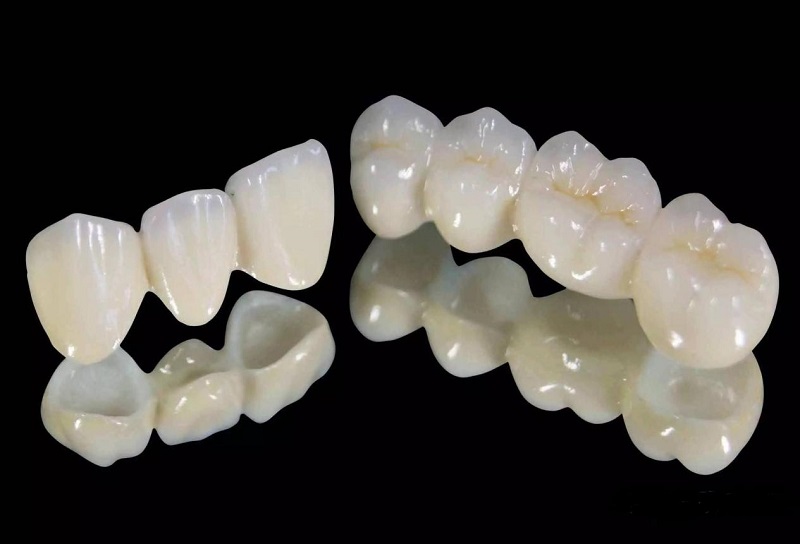

● Ứng dụng:Phục hồi nha khoa (vương miện toàn gốm, mố cấy ghép), công cụ chính xác (lưỡi gốm), cấy ghép y sinh.
● Đặc điểm:Hệ thống zirconia có độ bền cao, độ cao cao, được xác nhận lâm sàng.
● Thành phần:Mas Glass Aid (MGO-AL₂O₃-SIO₂) hoặc Biến thể Y-MAS
● Cơ chế:Hình thành một pha lỏng thủy tinh có động tác thấp ở 1250 Hàng1350 ° C, làm ướt các hạt Zro₂ để thúc đẩy sắp xếp lại và mật độ.
● Ưu điểm hiệu suất:
Nhiệt độ osintering giảm xuống dưới 1350 ° C (3Y-TZP truyền thống đòi hỏi 1500 nhiệt1600 ° C).
Độ lệch> 99%, với bề mặt hoàn thiện phù hợp cho các thành phần quang học chính xác.
● Ứng dụng:Các khối gốm nha khoa nhanh chóng, cửa sổ quang hồng ngoại (các thành phần ZRO₂ trong suốt), các bộ phận cấu trúc chi phí thấp (lõi van gốm vệ sinh).
● Đặc điểm:Việc thiêu kết pha chất lỏng tăng tốc mật độ, rút ngắn chu kỳ quá trình và giảm mức tiêu thụ năng lượng.
●Bố cục:SC₂O₃ ổn định ZRO₂ (SCSZ, SC³⁺ Bổ sung 5 Ném15 mol%)
●Cơ chế:Khả năng tương thích cao của bán kính SC³⁺ với ZR⁴⁺ cho phép dung dịch rắn, tạo thành pha khối ổn định (C-ZRO₂) hoặc T-ZRO₂, ức chế sự suy giảm biến đổi pha.
●Ưu điểm hiệu suất:
Độ bền cường độ nhiệt độ OHIGH> 95% (được thử nghiệm ở 1200 ° C), độ cứng (HV) ≥1200.
Độ bền của OFRACTURE 6 Mạnh8 MPa · M¹/², Điện trở sốc nhiệt tuyệt vời (chu kỳ ΔT 800 ° C).
●ApplITC:Lớp phủ hàng rào nhiệt cho các điện giải khí cầu, tế bào nhiên liệu oxit rắn (SOFC), hải cẩu môi trường cực đoan.
●Đặc trưng:Độ ổn định nhiệt độ cao cấp và độ tin cậy cấu trúc, mặc dù tốn kém (SC là một kim loại hiếm).
●Bố cục:CEO₂ ổn định ZRO₂ (CE-TZP, CE⁴⁺ Bổ sung 8-12 mol%)
●Cơ chế:CE⁴⁺/CE³⁺ Chuyển đổi hóa trị làm sạch các vị trí tuyển dụng oxy, ức chế sự thoái hóa oxy hóa; Ổn định pha tetragonal giúp tăng cường độ dẻo dai.
●Ưu điểm hiệu suất:
Điện trở oxy hóa oexcellent (CE³⁺ làm giảm sự xuống cấp mạng).
Độ dẫn nhiệt độ cao OControllable (tăng cường di chuyển ion oxy), độ bền gãy 5 Ném7 MPa · m¹/².
●Ứng dụng:Chất nền ống xả khí thải ô tô, lò phản ứng xúc tác nhiệt độ cao, các thành phần cảm biến điện tử.
●Đặc trưng:Chức năng cân bằng tổng hợp tính chất cơ học và độ bền môi trường (ví dụ: quá trình oxy hóa, điều kiện điện hóa).
●Bố cục:Ống nano sic hoặc râu ria (bổ sung 31010%) được tổng hợp với ma trận zro₂
●Cơ chế:SIC củng cố các đầu crack cầu, tiêu tan năng lượng thông qua kéo ra; Đồng thời ức chế hạt Zro₂ thô và cải thiện độ dẫn nhiệt.
●Ưu điểm hiệu suất: Độ bền gãy của obreakthrough 12 121515 MPa · m¹/² (Zro₂ truyền thống 8 MPa · m¹/²).
Độ bền gãy của obreakthrough 12 121515 MPa · m¹/² (Zro₂ truyền thống 8 MPa · m¹/²).
Điện trở sốc nhiệt tăng cường đáng kể (tăng độ dẫn nhiệt, giảm ứng suất nhiệt).
●Ứng dụng:Các thành phần đạp xe nhiệt độ khắc nghiệt (lớp lót buồng đốt động cơ aero), thiết bị chống mài mòn có tác động cao (lớp lót búa máy nghiền khai thác).
●Đặc trưng:Cơ chế gia cố đa quy mô, khắc phục các tắc nghẽn hiệu suất của các vật liệu đơn lẻ.
Tuyên bố: Bài báo/Tin tức/Video là từ Internet hoặc, được thực hiện bởi phần mềm AI. Trang web của chúng tôi in lại cho mục đích chia sẻ. Bản quyền của bài báo/tin tức/video được in lại thuộc về tác giả gốc hoặc tài khoản chính thức ban đầu. Nếu có bất kỳ hành vi xâm phạm nào liên quan, xin vui lòng thông báo cho chúng tôi kịp thời và chúng tôi sẽ xác minh và xóa nó.
